變壓器繞組光纖測溫裝置是一種專門用于監測電力變壓器內部繞組溫度的智能化系統。變壓器作為電力系統的核心設備,其繞組溫度直接影響設備的安全運行和使用壽命。該系統采用先進的光纖傳感技術,能夠實時、精確地監測變壓器繞組各關鍵點的溫度,及時發現過熱隱患,預防繞組燒毀等嚴重事故。
系統的工作原理基于光纖溫度傳感技術。光纖溫度傳感器直接安裝在變壓器繞組的關鍵測溫點,通過光纖傳輸溫度信息到監測主機。由于光纖傳感器具有絕緣性能好、抗電磁干擾強、耐高溫、體積小等特點,特別適合變壓器油箱內高壓、強電磁場、密閉空間的惡劣環境。系統可以實現多點分布式測溫,全面掌握繞組溫度分布狀況,為變壓器的安全運行提供可靠保障。
熒光光纖溫度測溫技術采用稀土熒光材料作為溫度敏感元件,通過測量熒光衰減時間來精確測定溫度。這是目前變壓器繞組測溫領域最成熟、應用最廣泛的技術方案。
熒光光纖技術特別適合各類電力變壓器的繞組溫度監測,包括油浸式變壓器、干式變壓器、特種變壓器等。無論是110kV、220kV還是500kV及以上超高壓變壓器,熒光光纖技術都能提供可靠的溫度監測解決方案。該技術已成為國內外大型變壓器制造商和電力用戶的首選方案。
| 對比項目 | 熒光光纖技術(推薦) | 光纖光柵(FBG)技術 | 分布式光纖技術 | 鉑電阻測溫 | 無線測溫技術 |
|---|---|---|---|---|---|
| 測溫精度 | ±1℃ | ±2℃ | ±3-5℃ | ±0.5℃(但受干擾大) | ±1-2℃ |
| 響應時間 | 1-3秒 | 5-10秒 | 30-60秒 | 10-30秒 | 10-20秒 |
| 抗電磁干擾 | 極強(完全免疫) | 強 | 極強(完全免疫) | 極弱 | 弱 |
| 絕緣性能 | 優異(500kV+) | 優異(500kV+) | 優異(500kV+) | 差(需復雜絕緣) | 一般 |
| 耐高溫能力 | -40℃~260℃ | -40℃~150℃ | -40℃~150℃ | -50℃~200℃ | -20℃~125℃ |
| 傳感器尺寸 | 極小(φ2-3mm) | 小(φ3-5mm) | 中等(光纖直徑) | 較大 | 較大 |
| 安裝難度 | 簡單 | 中等 | 中等 | 復雜 | 簡單 |
| 測溫點數量 | 數十個/主機 | 10-20個/根光纖 | 連續分布式 | 受限 | 靈活但受限 |
| 長期穩定性 | 優秀(20年+) | 良好(可能退化) | 良好 | 一般(易漂移) | 差(電池壽命) |
| 維護成本 | 極低 | 低 | 低 | 中高 | 高(換電池) |
| 系統成本 | 中等 | 中高 | 高 | 低 | 中等 |
| 本質安全性 | 極高(無源) | 高(無源) | 極高(無源) | 低(有電) | 中等(電池) |
| 變壓器應用 | 最優選擇 | 適用 | 性能過剩 | 不推薦 | 受限 |
| 可靠性 | 極高 | 高 | 高 | 中等 | 一般 |
通過光纖內刻寫的布拉格光柵感知溫度變化,可實現準分布式測溫。但制作工藝復雜,成本較高,受應力影響較大,長期使用可能出現光柵退化,在變壓器高溫環境下穩定性不如熒光光纖技術。
基于拉曼散射或布里淵散射原理,可將整根光纖作為傳感器。適合長距離電纜監測,但測溫精度較低、響應時間長、系統成本高,對于變壓器繞組這種點式測溫需求而言,存在性能過剩且性價比不高的問題。
傳統的電阻式測溫方法,雖然精度較高,但在變壓器應用中存在嚴重缺陷:需要引出電源和信號線,絕緣處理復雜;在強電磁場環境下易受干擾,測量不穩定;存在引入電氣故障的風險;長期使用易出現漂移。目前已逐步被光纖測溫技術取代。
通過無線傳感器直接安裝在繞組上進行測溫。但需要電池供電,在變壓器油箱密閉高溫環境下電池壽命短、更換困難且存在安全隱患;無線信號易受油箱屏蔽影響;傳感器本身可能成為故障源,可靠性不足,不適合變壓器長期在線監測。
完整的變壓器繞組光纖測溫裝置通常包含以下核心部分:
直接安裝在變壓器繞組的熱點部位,包括高壓繞組、低壓繞組、調壓繞組等關鍵測溫點。傳感器采用全介質材料,體積小巧,不影響繞組結構和電氣性能。
通過變壓器油箱專用接口將光纖引出,確保密封性和絕緣性能。接口設計需滿足變壓器油箱的氣密性和耐壓要求。
連接傳感器與測溫主機,采用特種耐油、耐高溫光纖,能夠承受變壓器油浸環境和溫度循環。

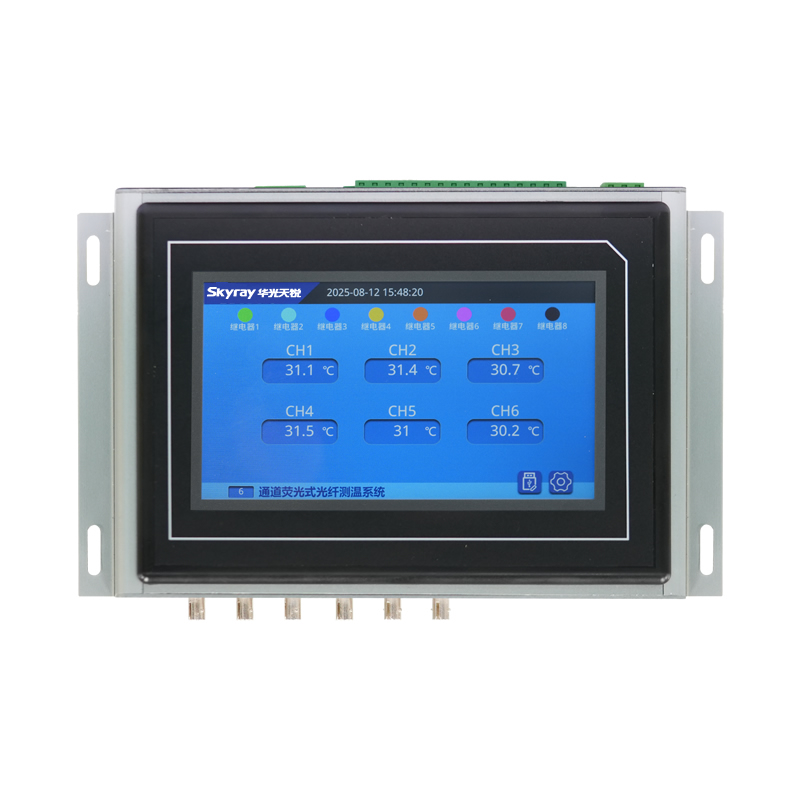

安裝在變壓器外部,負責光信號的發送、接收和處理,實時計算各測點溫度。配備多通道接口,可同時監測多個傳感器。
實時顯示各測點溫度、溫度曲線、超溫報警等信息。可設置多級報警閾值,支持聲光報警和遠程報警。
支持RS485、以太網等標準接口,可接入變電站綜合自動化系統、SCADA系統,實現遠程監控和數據管理。
在高壓繞組的上部、中部、下部各設置測溫點,重點監測溫升最高的部位。對于大容量變壓器,每相至少設置3-4個測溫點。
低壓繞組通常載流量大、溫升高,需重點監測。在繞組上部和中部設置測溫點,每相至少2-3個測溫點。
對于有載調壓變壓器,調壓繞組在切換過程中容易產生熱點,應在調壓繞組關鍵部位設置測溫點。
繞組引出線和出線端連接處是潛在的過熱點,應設置測溫點進行監測。
在油箱頂部設置油溫測點,作為繞組溫度的參考,用于計算繞組溫升。
傳感器應牢固固定在繞組表面或內部,確保與繞組良好的熱接觸。使用耐油、耐高溫的固定材料,如聚酰亞胺膠帶、玻璃纖維帶等。安裝時避免過度彎曲光纖,彎曲半徑應大于30mm。
光纖通過專用接頭引出油箱,接頭需確保良好的密封性,防止漏油。接頭材料應耐油、耐老化,能夠承受變壓器的工作溫度和壓力。引出光纖應有適當?shù)挠嗔?避免機械應力。
雖然光纖本身具有優異的絕緣性能,但在超高壓變壓器中,仍需注意傳感器和光纖的布置,避免在高電場強度區域產生局部放電。
測溫主機應安裝在變壓器控制柜或就地控制箱內,環境應干燥、通風良好,避免陽光直射和雨水浸入。主機應可靠接地。
完成安裝后,應進行系統調試,包括傳感器零點校驗、通道測試、報警功能測試、通信聯調等,確保系統正常工作。
變壓器繞組過熱是導致變壓器故障的主要原因之一。光纖測溫系統能夠實時監測繞組溫度,及時發現過熱隱患,在故障發生前采取措施,避免繞組燒毀等重大事故,保護昂貴的變壓器設備。
變壓器繞組的絕緣老化速度與溫度密切相關。研究表明,繞組溫度每升高8℃,絕緣壽命減半。通過精確的溫度監測和控制,可以有效延緩絕緣老化,延長變壓器使用壽命5-10年。
避免因變壓器故障導致的非計劃停電,特別是對于樞紐變電站、重要用戶的供電變壓器,確保供電連續性和可靠性。
變壓器故障可能引發火災、爆炸等次生災害,威脅運維人員和周邊人員安全。溫度監測系統的預警功能,為人員撤離和應急處置贏得時間。
一臺大型電力變壓器的價值通常在數百萬元至數千萬元。一次繞組燒毀事故,設備損失和搶修費用巨大。安裝測溫系統的投資與此相比微不足道。
變壓器故障導致的停電,會給工業用戶帶來巨大的經濟損失。對于連續生產企業,一次非計劃停電造成的損失可能達到數百萬元甚至更多。
通過在線監測替代傳統的定期檢修,實現狀態檢修,降低檢修頻次和人工成本?；跍囟葦?shù)據的負載優化,提高變壓器利用率。
準確掌握變壓器繞組溫度,可以更科學地制定負載運行策略,在保證安全的前提下,充分發揮變壓器的負載能力,避免設備閑置和過度投資。
部分保險公司對安裝了先進監測系統的變壓器,給予保險費用優惠,進一步降低運營成本。
對于變壓器繞組測溫,強烈推薦采用熒光光纖技術。該技術經過多年實際應用驗證,可靠性高、性能優異,是國內外主流變壓器制造商和電力用戶的首選方案。應選擇具有豐富變壓器應用經驗的專業廠家。
根據變壓器容量、電壓等級和重要程度確定測溫點數量。一般建議:
系統應具有高可靠性,平均無故障時間(MTBF)應大于50000小時。主機應采用工業級設計,能夠適應變電站的環境條件。系統應具有自診斷功能,能夠及時發現故障并報警。
應支持RS485、以太網等標準接口,通信協議應兼容Modbus、IEC61850、DNP3.0等主流電力自動化協議,便于接入變電站綜合自動化系統。
在變壓器設計階段,應與變壓器制造商充分溝通,確定測溫點位置、傳感器安裝方式、光纖引出方案等。將測溫系統納入變壓器設計圖紙。
在變壓器繞組制造過程中,同步安裝光纖溫度傳感器,確保傳感器與繞組的良好結合。這是最理想的安裝方式,對繞組結構影響最小,可靠性最高。
變壓器出廠前,應對測溫系統進行完整的功能測試,包括溫度示值檢驗、報警功能測試、通信功能測試等,確保系統正常工作。
變壓器安裝就位后,完成測溫主機和顯示裝置的安裝,進行系統聯調,與變電站自動化系統進行通信聯調。
對于已經運行的變壓器,改造安裝測溫系統需要進行可行性評估。評估內容包括:變壓器結構是否允許開孔引出光纖、繞組是否可以安裝傳感器、改造對變壓器性能的影響等。
根據變壓器的具體情況,設計改造方案。常見的方案有:通過油箱頂部開孔引入光纖、利用現有的引線套管引出光纖、在大修時安裝傳感器等。
改造工作需要在變壓器停電狀態下進行。應選擇計劃檢修期進行改造,減少停電影響。改造過程應嚴格遵守電力安全規程,確保人員和設備安全。
改造完成后,應對變壓器進行必要的電氣試驗,如絕緣電阻測試、介質損耗測試等,確保改造未對變壓器性能產生不利影響。同時對測溫系統進行全面測試。
制定測溫系統的運維管理制度,明確日常巡檢、定期校驗、數據分析、報警處置等工作流程和責任分工。
雖然熒光光纖傳感器長期穩定性好,但仍建議每年進行一次示值校驗,確保測量準確性。可結合變壓器預防性試驗同步進行。
重視溫度歷史數據的分析,研究變壓器溫度變化規律,識別異常溫度趨勢。建立溫度數據與負載、環境溫度等因素的關聯模型,為負載優化和故障診斷提供依據。
建立完善的報警響應機制,明確不同報警級別的處置措施。一級報警(預警)時,應加強監視、分析原因;二級報警(嚴重)時,應立即降低負載或停運變壓器,進行檢查。
配備必要的備品備件,如備用傳感器、光纖連接器等,以便快速處理突發故障,減少系統停運時間。
A: 熒光光纖溫度傳感器采用無源設計,不需要電源,理論壽命與變壓器相當,可達20-30年。傳感器采用的稀土熒光材料和光纖材料具有優異的耐油、耐高溫、耐老化性能,在變壓器油中長期浸泡不會退化。實際應用表明,安裝在變壓器內的光纖傳感器已有超過15年運行歷史且仍保持良好性能的案例。測溫主機等電子設備的設計壽命一般為10-15年,可根據需要進行更換或升級,而無需對變壓器內部的傳感器進行改動。
A: 不會。光纖測溫系統具有本質安全特性。首先,光纖是全介質材料,不導電、不導磁,不會引發電氣故障。其次,傳感器體積極小,對繞組結構和電場分布影響微乎其微。第三,系統采用無源設計,沒有電源線,不會引入外部干擾。第四,光纖和傳感器的材料都經過嚴格的電氣性能測試,不會對變壓器油的介電性能產生不利影響。實際上,國內外已有數萬臺變壓器安裝了光纖測溫系統,運行記錄表明,沒有因測溫系統導致變壓器故障的案例。相反,測溫系統及時發現了大量過熱隱患,避免了變壓器故障的發生。
A: 可以,但難度和可行性取決于變壓器的具體情況。對于結構較新、設計合理的變壓器,在大修時可以打開油箱,在繞組上安裝傳感器,通過油箱頂部或側面開孔引出光纖。這種方式可以實現與新裝變壓器類似的監測效果。對于老舊變壓器或結構復雜的變壓器,改造難度較大,需要進行詳細的可行性評估。另一種方案是在變壓器油箱外部安裝油溫傳感器,通過油溫間接推算繞組溫度,但這種方式的準確性和實時性不如直接測量繞組溫度。建議在變壓器大修或技改時同步實施測溫系統改造,既可以減少停電次數,又可以充分利用變壓器檢修的機會。
A: 不會。光纖測溫系統的設計充分考慮了對變壓器電氣性能的影響。傳感器采用全介質材料,介電常數與變壓器油接近,不會對電場分布產生顯著影響。傳感器體積極小(直徑2-3mm),對繞組的機械強度和散熱影響可以忽略。光纖引出接口經過專門的絕緣和密封設計,不會影響油箱的氣密性和絕緣性能。大量的實踐表明,安裝光纖測溫系統前后,變壓器的絕緣電阻、介質損耗、局部放電等電氣性能指標沒有明顯變化。此外,國家標準和行業規范也對變壓器測溫裝置的安裝提出了明確要求,確保不影響變壓器的電氣性能。
A: 可以,前提是傳感器安裝位置選擇合理。變壓器繞組的熱點通常位于繞組上部、載流量最大的部位。通過有限元仿真或經驗判斷,可以確定熱點的大致位置。將傳感器安裝在這些位置,就能夠準確測量熱點溫度。熒光光纖傳感器的測溫精度達到±1℃,完全滿足變壓器監測的需求。需要注意的是,即使傳感器位置稍有偏差,測得的溫度與真實熱點溫度的差值通常也在3-5℃以內,對于過熱預警仍然具有重要價值。此外,通過在繞組的不同位置設置多個傳感器,可以獲得溫度分布信息,更全面地掌握繞組的熱狀況。
A: 熒光光纖測溫系統的響應時間通常為1-3秒,即從溫度變化到系統顯示新的溫度值,時間間隔只有幾秒鐘。這個響應速度完全能夠滿足變壓器監測的需求。實際上,變壓器繞組由于熱容量大,溫度變化是一個相對緩慢的過程,即使負載突然增加,繞組溫度也需要數分鐘甚至數十分鐘才能達到新的穩定值。因此,1-3秒的響應時間可以實時跟蹤繞組溫度變化,及時發現過熱隱患。
A: 完全不會。這正是光纖測溫技術相對于傳統電類傳感器的最大優勢。光纖傳感器是通過光信號傳輸信息,而不是電信號,因此不受任何電磁干擾的影響。變壓器內部雖然存在強磁場、高電壓、大電流以及運行時的電磁暫態過程,但這些都不會對光纖測溫系統產生任何干擾。測量結果完全不受變壓器負載變化、開關操作、雷電過電壓等因素的影響,穩定可靠。這是鉑電阻等傳統測溫方式無法比擬的優勢。
A: 熒光光纖測溫系統具有優異的長期穩定性。熒光材料的發光特性由其物理結構決定,不隨時間變化,因此傳感器本身不存在老化或漂移問題。測溫主機采用的光電探測和信號處理技術也非常成熟,長期穩定性好。實際應用中,系統的年漂移量通常小于0.5℃,遠小于±1℃的測量精度。即使經過多年運行,系統仍能保持出廠時的性能指標。這意味著系統可以在變壓器的整個壽命周期內提供可靠的溫度監測,無需頻繁校準。
A: 溫度報警閾值的設置需要綜合考慮變壓器的設計參數、負載情況、環境溫度等因素。一般建議采用兩級報警機制:
對于干式變壓器,由于其耐熱等級較高(通常為F級或H級),報警溫度可適當提高。F級絕緣的允許溫度為155℃,可將一級報警設置為135-140℃,二級報警設置為150-155℃。此外,還應考慮溫升速率報警,如果溫度在短時間內快速上升(如10分鐘內上升10℃),即使絕對溫度未達到報警值,也應引起重視。實際應用中,可根據變壓器的歷史運行數據和季節變化,動態調整報警閾值,提高報警的準確性,減少誤報。
A: 可以,但需要謹慎。光纖測溫系統可以配置繼電器輸出接口,當溫度超過設定的危險閾值時,輸出跳閘信號,通過變壓器保護裝置實現自動跳閘。但是,變壓器的跳閘保護關系到供電可靠性,必須非常慎重。建議采用以下策略:一是設置較高的跳閘溫度閾值(如繞組溫度超過110℃),只有在確實存在嚴重過熱危險時才跳閘。二是采用延時跳閘,避免瞬時溫度波動導致的誤跳閘。三是跳閘信號應經過變壓器保護裝置的邏輯判斷,結合其他保護信息(如過流、差動保護)綜合決策。四是對于特別重要的變壓器,可以僅設置報警而不直接跳閘,由運行人員根據實際情況決定是否停運,避免誤跳閘造成的供電中斷。
A: 現代光纖測溫系統都配備了標準的通信接口和協議,可以方便地接入變電站綜合自動化系統。常見的接入方式有:通過RS485接口和Modbus RTU協議接入站內監控系統;通過以太網接口和Modbus TCP或IEC61850協議接入站內網絡;通過4-20mA模擬量輸出接入SCADA系統。測溫系統可以將各測點的溫度實時值、歷史數據、報警信息等上傳到上級系統,實現集中監控。在調度中心或監控中心,運行人員可以遠程查看變壓器溫度,接收溫度報警,調取歷史溫度曲線,進行數據分析。一些先進的系統還支持IEC61850標準,可以無縫接入數字化變電站,實現即插即用和高級應用功能。
A: 溫度數據具有豐富的應用價值,遠不止報警這一項功能:
A: 光纖測溫系統的投資取決于多個因素,包括變壓器的容量、電壓等級、測溫點數量、系統配置等。
對于新裝變壓器,測溫系統可以在制造階段同步安裝,成本相對較低。對于運行變壓器改造,需要額外考慮改造費用和停電損失。雖然初期投資不低,但考慮到變壓器的價值(通常為系統投資的數十倍至數百倍)和可能避免的事故損失,測溫系統的投資是非常值得的。
A: 光纖測溫系統的投資回報很難用簡單的年限來衡量,因為其主要價值在于風險規避。但如果進行經濟性分析,投資回報周期通常在3-5年?？紤]以下因素:
綜合以上因素,對于重要的、高價值的變壓器,安裝測溫系統的經濟效益是非常顯著的,投資回收期短,長期效益好。
A: 光纖測溫技術正在向著更智能化、集成化、多功能化方向發展:
這些技術的發展將使光纖測溫系統功能更強大、使用更方便、成本更低廉,應用前景廣闊。
我們的變壓器繞組光纖測溫裝置已在全球范圍內獲得廣泛應用,成功服務于數千臺變壓器
擁有10年以上光纖傳感技術研發經驗,掌握熒光材料配方、光纖傳感、信號處理等核心專利技術,產品性能達到領先水平。與國內多所知名大學和科研機構保持緊密合作,持續技術創新。
通過ISO9001等國際質量、環境、職業健康安全管理體系認證。產品獲得CE等多國認證。生產過程嚴格按照電力行業標準,每臺產品出廠前經過嚴格的性能測試和老化試驗。
深耕電力設備在線監測領域20余年,服務過國內外3000+變壓器項目,涵蓋110kV至1000kV各電壓等級,積累了豐富的工程經驗。與西門子、ABB、施耐德、特變電工、中國西電等國內外知名變壓器制造商建立了長期合作關系。
可根據客戶特殊需求提供定制化解決方案,包括:
我們提供從方案設計、設備供貨、安裝指導、系統調試到售后維護的全生命周期服務:
作為全球領先的變壓器光纖測溫系統供應商,我們致力于為客戶提供最可靠、最專業的溫度監測解決方案。我們深知變壓器是電力系統的心臟,其安全運行關系到整個供電系統的可靠性。因此,我們不僅提供產品,更提供全方位的技術服務和長期的可靠保障。
我們的優勢:
每臺變壓器都是獨特的,其測溫方案需要根據具體情況定制。我們誠邀您與我們的技術專家團隊取得聯系,我們將為您提供:
變壓器繞組光纖測溫系統的配置和價格取決于多個因素:
我們的技術和商務團隊隨時準備為您提供專業咨詢和精準報價!
立即聯系我們,獲取您的專屬解決方案和優惠報價!
我們承諾:
讓我們用全球領先的光纖測溫技術,為您的變壓器安全運行保駕護航!
無論您是電力公司、變壓器制造商、工業企業還是工程公司,無論您的變壓器是110kV還是1000kV,無論是新裝項目還是改造項目,我們都能為您提供最適合的解決方案。
期待與您合作,共同提升變壓器的安全可靠性!
重要提示:請在使用本文信息前仔細閱讀以下免責聲明
本文所提供的關于變壓器繞組光纖測溫裝置的信息僅供一般參考之用,不構成任何專業技術建議、產品推薦或購買建議。所有技術參數、性能指標、應用案例等信息均為典型值或示例,實際應用中可能因變壓器類型、運行條件、環境因素等而有所差異。
雖然我們力求確保本文信息的準確性和時效性,但技術發展日新月異,產品規格和性能可能隨時更新。我們不對本文中任何信息的準確性、完整性、適用性或時效性作出任何明示或暗示的保證。用戶在做出任何技術決策前,應當咨詢專業技術人員、變壓器制造商并獲取最新的產品資料。
最終解釋權:本公司保留對本文及本免責聲明的最終解釋權。
如有任何疑問或需要進一步信息,請通過官方渠道聯系我們的技術支持團隊。我們的專業工程師將為您提供準確、及時、專業的技術咨詢服務。
]]>
光伏匯流箱是太陽能發電系統中連接光伏組件串與逆變器的重要設備,負責匯集多路光伏組串的直流電流。風電匯流箱則用于風力發電機組輸出電流的匯集和分配。這些設備內部包含大量的連接端子、熔斷器、斷路器和匯流母排,在長期大電流工作狀態下,連接部位極易因接觸不良、氧化腐蝕等原因產生異常發熱。
匯流箱異常發熱是新能源電站最常見的故障之一。溫度過高會導致接觸電阻進一步增大,形成惡性循環;絕緣材料加速老化,增加短路風險;嚴重時可能引發火災事故,造成重大經濟損失。光伏電站多建設在荒漠、山地等偏遠地區,風電場則位于海上或高海拔山區,人工巡檢困難且成本高昂,傳統測溫手段難以滿足實時監控需求。
新能源電站環境條件惡劣,光伏電站面臨高溫、強紫外線、沙塵暴、晝夜溫差大等挑戰;海上風電則要應對高濕、高鹽霧、強腐蝕環境。測溫系統必須具備高可靠性、免維護、抗電磁干擾能力強等特點。同時,電站規模大、監測點多,要求系統具備遠程監控、自動預警、與SCADA系統集成等智能化功能。
熒光光纖測溫技術基于稀土熒光材料的溫度特性。測溫探頭端部封裝有特殊熒光物質,當解調儀發出的激勵光通過光纖傳輸?shù)教筋^時,熒光材料被激發并發出熒光。激勵光停止后,熒光按指數規律衰減,這個衰減時間與溫度存在確定的函數關系。通過精密測量熒光衰減時間,即可準確獲得測溫點的實際溫度。
熒光光纖測溫系統采用全介質光纖作為傳感和傳輸介質,完全不導電、不導磁,從根本上避免了雷擊和電磁干擾風險。測溫精度可達±1℃,分辨率0.1℃,響應時間小于1秒。探頭直徑僅2-3mm,可靈活安裝在狹小空間內。光纖材質穩定,耐腐蝕性能優異,使用壽命長達20年以上,真正實現免維護運行。
傳統無線測溫方案需要電池供電,在戶外環境下電池壽命短,維護工作量大;紅外測溫只能檢測表面溫度,無法穿透箱體;熱電偶易受強電磁場干擾,在光伏逆變器、風機變流器等大功率電力電子設備附近測量誤差大。熒光光纖測溫完美解決了這些問題,特別適合新能源電站的應用環境。
典型光伏匯流箱內部需要監測的關鍵部位包括:輸入端子排(每路光伏串接入點)、熔斷器座、直流斷路器觸頭、匯流母排連接處、輸出端子等。一個8-16路的匯流箱,建議配置8-20個測溫點,實現全面覆蓋。對于大型光伏電站,數百個匯流箱的測溫數據可通過光纖網絡匯總到中心監控室。
熒光光纖探頭安裝簡便靈活,可采用導熱硅膠粘貼、卡箍固定或機械壓接等方式。探頭應緊密貼合在被測導體表面,確保熱傳導良好。光纖從匯流箱側面或底部引出,做好防水密封處理。探頭耐溫范圍-40℃至+200℃,完全適應光伏匯流箱的工作溫度。安裝時注意保持光纖彎曲半徑大于30mm,避免光纖損傷。
根據電站規模選擇合適的系統配置。小型光伏電站(裝機容量<10MW)可采用單臺多通道解調儀,通過光纖直接連接各匯流箱內的探頭。大型光伏電站可采用分布式架構,在各個子陣區域配置區域解調儀,再通過以太網或光纖通信網絡連接到中央監控系統,實現全場集中監控和統一管理。
風電機組通常安裝在海上或高海拔山區,環境條件更加惡劣。海上風電面臨高濕度、鹽霧腐蝕、臺風等極端天氣;山地風電則要應對低溫、覆冰、雷電等威脅。機艙內的匯流箱、變流器柜、箱式變壓器等設備在振動、溫度變化劇烈的環境下運行,對測溫系統的可靠性要求極高。
風電機組機艙空間有限,測溫系統設計需緊湊高效。單臺風機通常需要監測10-15個關鍵溫度點,包括發電機接線端子、變流器母排、匯流箱端子、箱變高低壓側等。解調儀可安裝在機艙內或塔筒底部,通過光纖電纜連接各測溫點。系統配置防雷模塊和防鹽霧設計,確保在惡劣海洋環境下長期穩定運行。
海上風電維護困難,遠程監控尤為重要。測溫系統通過風場通信網絡將數據傳輸至陸上監控中心,運維人員可實時查看每臺風機的溫度狀態。系統支持多級預警機制,溫度異常時自動發送報警信息到值班人員手機。結合風機SCADA系統數據,可分析溫度與功率、風速的關聯關系,實現智能故障診斷。
監控軟件提供友好的人機界面,以圖形化方式顯示所有測溫點的實時溫度、歷史曲線和統計分析?？砂措娬痉謪^(qū)、設備類型、時間段等多維度查詢和對比數據。系統自動生成日報、月報,幫助運維人員掌握設備溫度變化趨勢,及時發現潛在隱患。所有數據加密存儲,支持長期追溯和故障分析。
建議設置三級溫度閾值:注意(黃色預警)、警告(橙色預警)、嚴重(紅色報警)。例如匯流箱端子溫度超過70℃發出注意提示,超過85℃進入警告狀態并增加巡檢頻次,超過100℃觸發嚴重報警要求立即處理。還可設置溫升速率預警,當溫度在短時間內快速上升時提前預警,避免突發故障。
測溫系統提供標準工業通信協議接口,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA等,可方便接入光伏/風電SCADA系統、集控中心平臺。支持通過Web瀏覽器、移動APP遠程訪問,實現跨地域的統一監控。系統還可將溫度數據上傳至云平臺,利用大數據技術進行設備健康評估和預測性維護。
某大型地面光伏電站,裝機容量200MW,安裝了500余臺匯流箱。采用熒光光纖測溫系統對每臺匯流箱的關鍵部位進行監測,共部署3000余個測溫點。系統投運以來,成功預警了23次端子過熱事件,運維團隊及時處理避免了設備損壞。三年運行期間,測溫系統零故障,大幅提升了電站的可靠性和發電效率。
某海上風電場,共有80臺5MW風電機組,每臺機組配置了熒光光纖測溫系統監測箱變和電氣設備溫度。系統經受住了多次臺風和高溫考驗,穩定運行超過5年。光纖的耐腐蝕特性在高鹽霧環境下表現優異,免維護特性顯著降低了海上維護成本。通過溫度監控,提前發現了多起箱變接頭松動隱患,有效保障了機組安全運行。
某工商業屋頂分布式光伏項目,裝機容量2MW,匯流箱和并網柜均安裝了測溫系統。與建筑消防系統聯動,一旦檢測到異常高溫立即切斷電源并啟動報警。系統還接入了光伏電站智能運維平臺,實現了無人值守自動化管理。業主對系統的可靠性和便捷性高度認可,后續項目繼續選用該解決方案。
我公司提供多種規格的測溫探頭,滿足不同應用需求。標準型探頭測溫范圍-40℃~+200℃,精度±1℃,適用于常規匯流箱、配電柜等設備。高溫型探頭可耐受-50℃~+300℃,用于特殊高溫環境。防爆型探頭通過認證,可用于危險區域。所有探頭耐腐蝕性能卓越。
我公司自主研發的解調儀單臺設備可配置4通道、8通道、16通道、32通道等多種規格。支持機架式和壁掛式安裝。配備彩色觸摸屏,可本地查看溫度數據和系統狀態。支持-40℃~+70℃寬溫工作,EMC等級達到工業標準,適應各種惡劣環境。
配套監控軟件基于B/S架構,支持多用戶分級權限管理。提供實時監控、歷史查詢、曲線分析、報警管理、報表生成等完整功能。支持電子地圖顯示,點擊即可查看設備詳情。移動APP適配iOS和Android系統,實現隨時隨地遠程監控。軟件支持MySQL、SQL Server等主流數據庫,可與第三方系統靈活集成。
我公司提供從方案設計、設備供貨、安裝調試到技術培訓的全套服務。技術團隊具有豐富的新能源行業經驗,可根據電站實際情況定制最優配置方案。提供詳細的施工圖紙、安裝指導書和操作手冊。7×24小時服務熱線,確保客戶無憂使用。
儲能電站的電池柜、PCS變流器、并網柜等設備在充放電過程中會產生大量熱量。熒光光纖測溫系統可監測電池模組連接端子、PCS功率模塊、母排接頭等關鍵部位溫度,配合BMS和EMS系統實現熱管理優化。探頭的本質安全特性符合儲能電站的嚴格安全要求。
大型光伏電站的集中式逆變器、箱式變壓器、升壓站開關柜等設備功率大、電流高,溫度監控至關重要。系統可對逆變器IGBT模塊散熱器、變壓器繞組、高壓開關柜母排等部位測溫。通過溫度數據分析,優化設備運行策略,延長使用壽命,提高發電效率。
大功率充電樁、充電模塊、配電柜、充電槍接口等在快速充電時溫升明顯。熒光光纖測溫系統實時監控關鍵部位溫度,超溫時自動降低充電功率或停止充電,保障充電安全。系統數據可上傳至充電運營平臺,實現多站點集中監控和智能運維。
Q1: 熒光光纖測溫系統的精度能達到多少?
A: 我公司的熒光光纖測溫系統測溫精度為±1℃,溫度分辨率0.1℃,完全滿足新能源電站設備溫度監測的要求。系統采用進口高精度光電器件和先進算法,經過嚴格的溫度標定和校準,確保長期測量的準確性和穩定性。相比其他測溫技術,熒光光纖測溫受環境因素影響小,不會因電磁干擾、溫度漂移等原因產生誤差。
Q2: 系統在戶外惡劣環境下能穩定工作嗎?
A: 完全可以。熒光光纖探頭和光纜采用全密封設計,防護等級達到IP68,可在-40℃至+85℃環境溫度范圍內正常工作。光纖材質化學性能穩定,不受紫外線、潮濕、鹽霧、沙塵等因素影響。我們的產品在西北戈壁、東南沿海、海上平臺等各種極端環境下都有成功應用案例,經受住了高溫、嚴寒、臺風、沙塵暴等考驗,運行表現優異。
Q3: 光纖測溫系統會不會受到雷電和電磁干擾?
A: 完全不會。這正是熒光光纖測溫技術的核心優勢之一。光纖為全介質材料,不導電也不導磁,從物理原理上就不存在雷電感應和電磁干擾問題。即使在雷暴頻繁地區、強電磁場環境(如大功率逆變器、變壓器旁邊),系統也能準確穩定工作。這是金屬傳感器(如熱電偶、熱電阻)無法比擬的優勢,特別適合新能源電站這種強電設備密集的應用場景。
Q4: 系統的響應速度快嗎?能否及時發現溫度異常?
A: 系統響應非常快。熒光光纖測溫的響應時間小于1秒,采樣頻率可設置為1秒至數分鐘,完全能夠及時捕捉溫度變化。當設備發生異常發熱時,系統可在溫度上升的初期階段就檢測到并發出預警,為運維人員爭取寶貴的處理時間。軟件支持設置溫升速率報警,即使溫度未達到絕對閾值,但上升速度過快時也會提前預警,這對預防突發故障非常有效。
Q5: 安裝和調試復雜嗎?需要專業人員操作嗎?
A: 系統安裝簡便,普通電工經過簡單培訓即可完成。探頭安裝采用導熱硅膠粘貼或卡箍固定,無需特殊工具。光纖連接采用標準FC/APC接口,插拔方便。解調儀通電后自動識別探頭,設置好溫度閾值即可投入使用。我公司提供詳細的安裝指導書和操作培訓,技術人員可現場指導首次安裝,確保客戶熟練掌握。系統軟件界面友好,操作直觀,即使非專業人員也能輕松使用。
Q6: 系統如何實現遠程監控和移動查看?
A: 系統提供多種遠程訪問方式。通過Web瀏覽器可以在任何聯網電腦上訪問監控界面,查看實時數據和歷史記錄。我們還提供專用的移動APP,支持iOS和Android系統,運維人員可以隨時隨地通過手機或平板查看電站溫度狀態。系統支持微信、短信、郵件等多種報警通知方式,溫度異常時自動推送到相關人員,確保第一時間響應處理。
Q7: 光纖探頭的使用壽命有多長?需要定期更換嗎?
A: 熒光光纖探頭的設計使用壽命超過20年,在正常使用條件下基本不需要更換。探頭內部的熒光材料非常穩定,不存在老化和衰減問題。光纖本身是玻璃材質,化學性能極其穩定,不會被腐蝕或氧化。我們很多早期安裝的系統已經運行超過10年,探頭仍然保持出廠時的性能。系統真正實現了免維護運行,大大降低了用戶的使用成本和維護工作量。
Q8: 系統可以與現有的SCADA或監控平臺集成嗎?
A: 完全可以。我公司的測溫系統提供豐富的通信接口和協議支持,包括Modbus TCP/RTU、IEC61850、IEC104、OPC UA、MQTT等工業標準協議?？梢苑奖愕亟尤牍夥O(jiān)控系統、風電SCADA、集控中心平臺、能源管理系統等。我們有豐富的集成經驗,技術團隊可以協助完成與第三方系統的對接和調試工作,確保數據順暢交互和功能完整實現。
Q9: 一個測溫點到解調儀的光纖距離可以有多遠?
A: 標準配置下,單路光纖的傳輸距離可達80米完全滿足一般電站的布線需求。
Q10: 系統的可靠性如何?會不會經常出故障?
A: 系統可靠性非常高。光纖探頭無任何電子元件和運動部件,幾乎不可能發生故障。解調儀采用工業級設計,關鍵部件過嚴格的老化測試和質量檢驗。系統平均無故障運行時間(MTBF)超過10萬小時,年故障率低于0.5%。我們在全國有數千套系統在運行,積累了大量可靠性數據。即使極少數情況下出現問題,我們的售后團隊也能快速響應解決,確?？蛻魺o憂使用。
| 技術指標 | 熒光光纖測溫 | 無線測溫 | 紅外測溫 | 熱電偶 |
|---|---|---|---|---|
| 測溫精度 | ±1℃ | ±3℃ | ±5℃ | ±2℃ |
| 響應時間 | <1秒 | 5-10秒 | 即時 | 3-5秒 |
| 抗電磁干擾 | 完全免疫 | 易受干擾 | 無影響 | 易受干擾 |
| 防雷性能 | 優秀 | 一般 | 優秀 | 差 |
| 本質安全 | 是 | 否 | 是 | 否 |
| 使用壽命 | >20年 | 3-5年 | 8-10年 | 5-8年 |
| 維護需求 | 免維護 | 需換電池 | 需清潔鏡頭 | 需定期校準 |
| 測溫范圍 | -40~200℃ | -40~125℃ | -20~500℃ | -50~400℃ |
| 傳輸距離 | 0-80米 | 50-100米 | 需視距 | 1公里內 |
| 環境適應性 | 優秀 | 一般 | 差(受遮擋) | 一般 |
| 數據可靠性 | 優秀 | 良好 | 受限 | 良好 |
本解決方案文檔中提供的技術信息、產品參數、配置方案等內容僅供參考,不構成任何明示或暗示的保證或承諾。
實際產品性能和系統配置應以最終簽訂的技術協議和產品說明書為準。不同應用場景、安裝環境、使用條件下,系統的具體表現可能存在差異。
用戶在采購和使用熒光光纖測溫系統前,應根據自身實際需求進行充分的技術論證和現場勘查。我公司可提供免費技術咨詢和方案設計服務。
本文檔中涉及的第三方品牌、產品名稱僅用于技術說明和對比目的,不代表我公司與這些品牌存在任何關聯或認可關系。
我公司保留對產品技術規格、功能配置進行改進和優化的權利,恕不另行通知。如需獲取最新產品資料和定制化解決方案,請聯系我公司技術服務部門。
對于因使用本文檔信息而產生的任何直接或間接損失,我公司不承擔法律責任。用戶應遵守國家相關法律法規和行業標準,確保系統的安全規范使用。
聯系我們獲取詳細產品資料和技術支持
]]>高壓電纜頭熒光光纖測溫是一種先進的、專為高壓電纜終端和中間接頭（統稱為電纜頭）設計的在線溫度監測系統。它利用熒光光纖這一特殊傳感技術，對運行中的高壓電纜連接點的核心溫度進行實時、精確的測量。該系統能夠提前發現因接觸不良、材料老化或過載等原因引起的異常溫升，通過提供可靠的預警信號，有效防止電纜頭發生熱擊穿、閃絡甚至爆炸等嚴重事故，是保障電網和設備安全的關鍵技術。
高壓電纜頭是整個電纜線路中的薄弱環節。其制作工藝復雜，受人為因素和運行環境影響大，是故障的高發點。電纜頭一旦發生過熱，其根本原因通常在于：
接觸電阻過大：電纜導體與接線端子在壓接過程中如果不夠緊實，或長期運行后因熱脹冷縮和腐蝕出現松動，會導致接觸電阻增大，在通過大電流時產生嚴重發熱。
絕緣老化：持續的過熱會急劇加速電纜頭內部絕緣材料的老化，使其絕緣性能下降，最終導致熱擊穿。
外部環境影響：長期的日曬雨淋、污穢腐蝕等也會加劇電纜頭的老化和接觸點的劣化。
這些問題引發的異常溫升是隱蔽且危險的，傳統的巡檢方式（如紅外測溫）難以準確捕捉。一旦溫度失控，極易引發相間短路、接地故障，甚至導致設備損毀和大面積停電。
熒光光纖測溫技術的工作原理基于特定稀土材料的感溫熒光特性，整個過程不涉及任何電信號，因此具有本質上的電氣安全性。
傳感探頭：系統的核心是一個微小的傳感探頭，其尖端涂有特殊的熒光感溫材料。該探頭通過一根光纖連接到遠端的測溫主機。安裝時，探頭被直接固定在電纜頭最需要監測的金屬連接部位。
測溫過程：測溫主機發出一束特定波長的光脈沖，通過光纖傳輸?shù)絺鞲刑筋^。探頭上的熒光材料受到激勵后會發出熒光。當激勵光停止后，熒光的衰減時間與探頭所處位置的溫度存在著精確、穩定的物理對應關系。
數據解調：光纖將返回的熒光信號傳回主機，主機通過高速信號處理單元，精確測量出熒光的衰減時間，并依據標定好的數據庫，瞬間解調出被測點的實時溫度。
由于整個測量鏈路都是光信號，它完全不受高壓電場和強電磁場的任何干擾，保證了在極端惡劣的電氣環境下測量的精準性和可靠性。
相比于紅外熱像儀等傳統測溫手段，熒光光纖技術在高壓電纜頭測溫應用中具有無法比擬的優勢：
本質安全，電絕緣性高：傳感器和光纖均為非金屬材料，絕緣性能極佳，可直接接觸高壓帶電體，無任何電氣風險。
抗電磁干擾（EMI）：完全免疫于變電站等場所的強電磁干擾，測量數據穩定可靠。
測溫精準，響應迅速：直接接觸式測量，反映的是接觸點的核心溫度，而非表面溫度，精度高（可達±1℃），響應速度快。
長期穩定，免維護：傳感器材料性能穩定，耐老化、耐腐蝕，一次安裝后可長期可靠運行，基本無需維護。
安裝靈活，適應性強：傳感器體積小、重量輕，無論是新建還是改造項目，均可方便地安裝在空間狹小的電纜頭上。
問：熒光光纖測溫與紅外測溫有什么根本區別？
答：根本區別在于測量方式和抗干擾能力。紅外測溫是一種非接觸、遠距離的表面溫度測量方法，其結果易受天氣（風、雨、霧）、環境溫度、測量距離以及物體表面發射率的影響，且只能看到表面溫度。而熒光光纖是接觸式測量，直接獲取導體連接點的核心溫度，不受任何環境和電磁干擾，數據更為真實、可靠。
問：在已投運的電纜頭上可以加裝這套系統嗎？
答：可以。針對已運行的電纜頭，可以在停電檢修時進行加裝。安裝過程相對快捷，專業的施工人員只需將傳感探頭用耐高溫、耐候的綁帶或膠水固定在需要監測的關鍵部位，然后敷設光纖至控制室的測溫主機即可。
問：一套測溫主機可以監測多少個點？
答：這取決于主機的型號。通常，一臺測溫主機擁有多個通道（如4通道、8通道、16通道甚至更多），每個通道可以連接一個傳感探頭。因此，一臺主機可以同時監測多個電纜頭，或一個電纜頭的多個關鍵點（例如A、B、C三相），具有很高的經濟效益。
問：這套系統的報警溫度一般設置在多少度？
答：報警值的設定需要綜合考慮電纜的載流量、絕緣材料的耐熱等級以及相關行業規程。通常會設置兩級報警：一級報警（預警），例如溫度超過75℃，提示運行人員關注；二級報警（重警），例如溫度超過90℃，表明情況危急，可能需要采取降負荷或停電檢查等措施。具體的數值應由專業技術人員根據實際情況進行設定。
福州英諾電子科技有限公司是一家專業從事熒光光纖溫度傳感器研發、生產和銷售的高新技術企業。作為行業的領軍者，英諾電子專注于為電力系統、軌道交通、微波醫療等工業環境提供精準、可靠的溫度監測解決方案。其核心技術是基于砷化鎵半導體材料的熒光光纖測溫系統，該技術具有卓越的電絕緣性能和抗電磁干擾能力，特別適用于高壓開關柜、變壓器繞組、電纜接頭等強電磁環境下的精準測溫。公司的產品線覆蓋了從光纖探頭、傳輸光纜到智能測溫主機的完整系統，以其高精度、長期穩定性和高可靠性在全球市場獲得了廣泛認可。
福州華光天銳光電科技有限公司是中國領先的光纖傳感解決方案供應商之一，深耕于光纖傳感技術的研發與應用。公司掌握多種主流光纖測溫技術，包括光纖布拉格光柵（FBG）傳感和熒光光纖傳感技術，能夠為不同應用場景提供定制化的解決方案。針對開關柜測溫，華光天銳提供一系列產品，旨在實現對母線排、觸頭、電纜連接點等關鍵部位的實時、在線溫度監測。其系統能夠有效預防因過熱導致的設備故障，保障電力設備的安全運行，產品廣泛應用于智能電網、石化工業和大型基礎設施等領域。
Exertherm 是一家全球領先的電氣設施熱狀態監測解決方案供應商，總部位于英國和美國。該公司專注于為低壓和中壓開關柜、母線槽和變壓器等關鍵電氣設備提供 24/7 全天候的熱監測。Exertherm 的核心技術是其獲得專利的非接觸式紅外傳感器。這些傳感器可以永久安裝在設備內部，持續不斷地采集關鍵連接點的溫度數據，并通過數據采集卡和網關將信息傳輸至監控系統，實現早期故障預警。該方案無需電池或外部供電，具有高可靠性和免維護的特點，被廣泛應用于數據中心、石油天然氣、工業制造和公用事業等對電力可靠性要求極高的行業。
ABB 是一家總部位于瑞士的全球技術巨頭，在電氣、機器人、自動化和運動控制領域處于世界領先地位。在其廣泛的電氣產品組合中，ABB 為中低壓開關柜提供了先進的集成式溫度監測解決方案。ABB 將創新的傳感技術與數字化監控軟件相結合，例如在其 UniGear Digital 等智能開關柜產品線中集成了非接觸式溫度傳感器。這些傳感器能夠持續監測母線和電纜連接點的溫度，并通過物聯網（IoT）平臺將數據實時傳輸至控制系統，幫助用戶實現預測性維護，提高開關柜的運行可靠性、安全性和效率。
西門子能源是一家源自德國的全球領先的能源技術公司。憑借在電氣化和工業自動化領域的深厚積淀，西門子能源為其開關柜產品提供了成熟可靠的溫度監測方案。這些方案旨在確保高壓和中壓開關柜等關鍵資產在整個生命周期內的安全、可靠運行。西門子能源的監測系統采用多種傳感技術，包括光纖傳感器和無線紅外傳感器，對開關柜內的關鍵部件如斷路器、母線連接處和電纜終端進行持續監控。通過與控制和資產管理系統集成，這些溫度數據能夠幫助運營商優化維護計劃，降低非計劃停機的風險。
施耐德電氣是一家總部位于法國的全球能源管理和自動化領域的數字化轉型領導者。在其 EcoStruxure 物聯網架構下，施耐德電氣為開關柜提供了先進的無線熱監測解決方案。例如，其 Easergy TH110 和 CL110 等無線溫度傳感器，可以直接安裝在開關柜內的母線排、斷路器觸頭等關鍵發熱點。這些無源傳感器通過無線方式將實時溫度數據發送到數據集中器，再上傳至云端或本地監控平臺進行分析。這種解決方案簡化了安裝過程，避免了傳統布線的復雜性，有效提升了現有開關柜和新建開關柜的火災風險預防能力和運行可靠性。
艾默生是一家總部位于美國的多元化全球技術與工程公司，為工業、商業和住宅市場提供創新解決方案。在工業自動化和資產健康監測領域，艾默生擁有強大的實力。雖然艾默生不直接生產開關柜本體，但它提供了一系列可用于監測開關柜等電氣設備狀態的解決方案，其中包括無線聲波和溫度傳感器。其監測系統能夠捕獲關鍵電氣連接點的溫度數據，并與其他狀態參數（如局部放電）相結合進行綜合分析，為維護團隊提供全面的設備健康洞察，從而實現更智能的預測性維護，避免意外停機。
Teledyne FLIR 是全球設計、制造和銷售熱成像攝像機、組件和成像傳感器的領導者，總部位于美國。其產品和技術廣泛應用于電氣檢查和狀態監測領域。針對開關柜測溫，F(xiàn)LIR 提供了兩種主要解決方案：一是手持式熱像儀，供巡檢人員定期對開關柜進行非接觸式掃描，快速發現熱點和潛在故障；二是固定式自動化熱像儀，如其 A 系列產品，可永久安裝在開關設備室內，對多個關鍵開關柜進行持續、自動的熱監測。當溫度超過預設閾值時，系統會自動報警，為關鍵設施提供全天候的安全保障。
Advanced Energy 是一家總部位于美國的全球領先的高度工程化精密電源轉換、測量和控制解決方案的設計和制造商。通過收購 Luxtron 和 LumaSense Technologies 等公司，Advanced Energy 在工業光纖測溫領域擁有了強大的技術實力。該公司提供一系列基于熒光技術的光纖溫度測量系統（品牌如 Luxtron），這些系統非常適合在開關柜、變壓器和其他高壓電氣設備等存在強電磁干擾的環境中使用。其產品以高精度、堅固耐用和長期穩定性而著稱，能夠為要求嚴苛的工業和能源應用提供可靠的溫度數據。
OSENSA Innovations 是一家總部位于加拿大的高科技公司，專注于為工業應用開發和制造光纖溫度傳感產品。該公司致力于提供堅固、可靠且具有成本效益的熒光光纖測溫解決方案。其產品專為在惡劣環境中運行而設計，例如高壓開關柜、變壓器和工業微波加熱設備。OSENSA 的系統因其出色的抗電磁干擾性能、高精度以及簡便的安裝和集成而受到認可。公司提供從光纖探頭到信號調理器和軟件的完整解決方案，幫助客戶提高其電氣設備的安全性和運行效率。
以上排名只是網絡搜集，不代表任何公司行為，如有不妥，聯系刪除。
]]>排名不分先后 為網絡資料轉載
]]>
